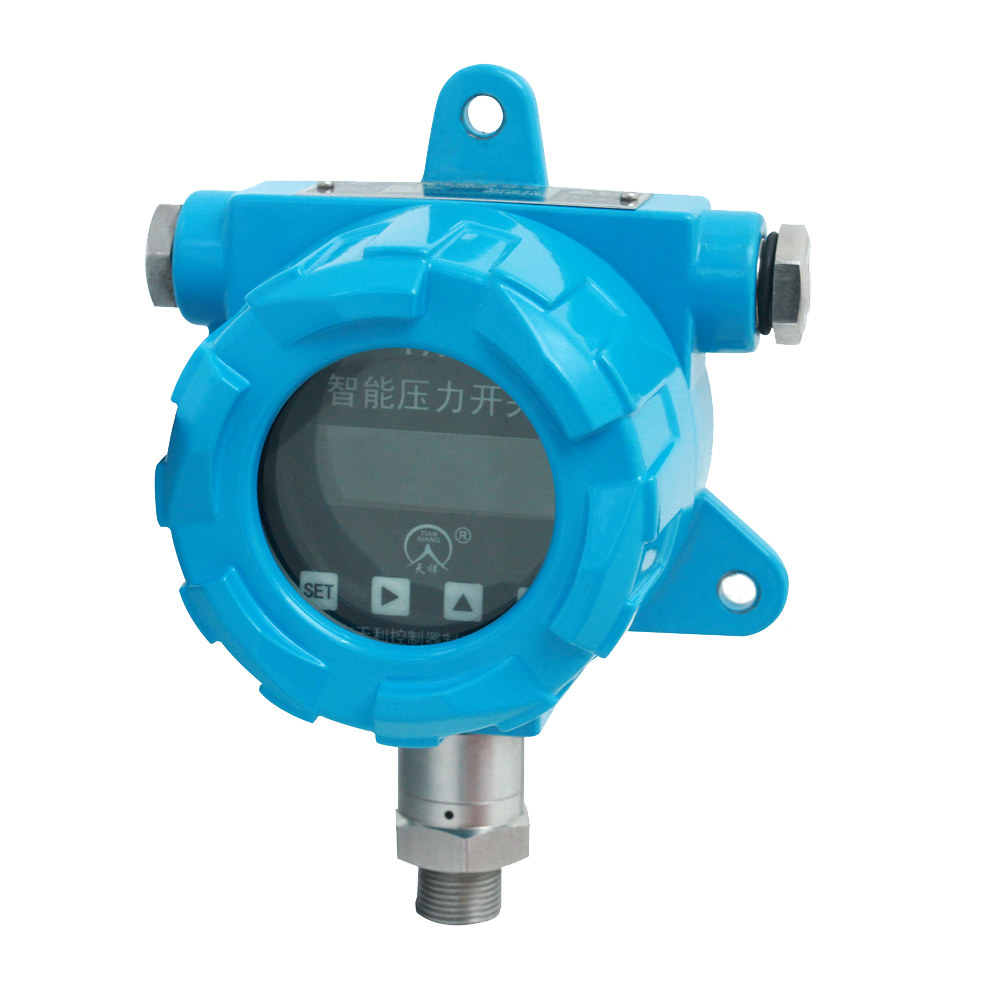

TXZC3智能压力开关

更新时间:2021-03-16 02:03:46

简要描述:

一、 概述 l TXZ是采用德国陶瓷压阻传感器采集技术,加之高精度工业线路元件集合而成的具有高稳定性,无触点型的智能压力开关。...

详细介绍

一、概述
l   TXZ是采用德国陶瓷压阻传感器采集技术,加之高精度工业线路元件集合而成的具有高稳定性,无触点型的智能压力开关

二、应用领域
l   泵及压缩机                  水处理系统
l   机电自动化                  工程机械
l   液压与气动系统              医用设备

三、产品简介

基本参数
电源 DC24V±5%、AC220V±5%
量程范围 -0.1-100MPa
可设定范围 20%FS-80%FS(*佳)
过载 150%FS
显示 四位LCD
显示精度 0.5%FS
重复性误差 ≤0.3%FSmax
温度漂移 ≤0.1%FSmax
外壳防护等级 IP54
模拟输出 4-20mA   负载≤600欧姆   精度0.5%FS
输出方式
类型 PNP晶体管输出、SPST开关量输出
动作寿命 >100万次
响应时间 动作时间:15ms  释放时间:8ms
过程连接 不锈钢304#  M20×1.5(常规)
环境条件
介质温度 -25-80℃
环境温度 -25-80℃



四、选型表

TXZC3 - X XX XX . XX X X . XX
  32  - A B  C  .  D  E F.  G
A:供电电源
代码 供电电源
1 DC24V
2 AC220V
B:传感器类型
代码 传感器类型
CG 陶瓷传感器(表压)
SG 扩散硅传感器(表压)
SD 扩散硅差压传感器(差压)
SY 应变片传感器 (表压)
C:量程
代码 量程 代码 量程 代码 量程
00 0-20KPa 01 0-35KPa 02 0-70KPa
03 0-100KPa 04 0-200Kpa 05 0-350Kpa
06 0-700Kpa 07 0-1MPa 08 0-2MPa
09 0-3.5MPa 10 0-7MPa 11 0-10MPa
12 0-20MPa 13 0-25MPa 14 0-30MPa
15 0-35MPa 16 0-40MPa 17 0-60MPa
18 -0.1-2MPa 19 0-18MPa 20 0-6MPa
D:逻辑输出
代码 逻辑输出
10 一路PNP(DC24V,3A max)
11 二路PNP(DC24V,3A max)
30 一路继电器(DC24V/AC250V,3A max)
31 二路继电器(DC24V/AC250V,3A max)
E:输出类型
代码 输出类型
0 有源输出(只有PNP输出才能选)
4 通断信号
F:模拟量输出
代码 模拟量输出
N
B 4-20mA
G:过程连接
代码 过程连接
00 外螺纹M20×1.5(不锈钢304#)
01 外螺纹1/2NPT(不锈钢304#)
02 外螺纹1/4NPT(不锈钢304#)
03 外螺纹G1/2”(不锈钢304#)
04 外螺纹G1/4”(不锈钢304#)



注:如带模拟量输出,*多可选一路逻辑输出
