智能压力开关的设定(TXZC2)

时间:2015-01-07 00:26:25 点击次数:402
记得小编前几天给大家介绍过一次智能压力开关的设定,那次介绍的是我们常州天利智能压力开关TXZC1,今天呢小编来给大家介绍下常州天利的另一款产品设定,也和TXZC1一个系列的TXZC2。这两种产品的设定有异曲同工之妙,应该很容易理解的。

智能压力开关的设定
还是和上次一样上表格,一目了然
项目 功能说明 操作流程
基本设置 进入基本设置 按“Set”键3秒,显示“ST1”,按“▲”键,面板循环显示:“ST1”“ST2”“ST3”“Ec”。
ST1
(**回路设定值)
压力上升且压力≥ST1值时,起始状态切换(即:常开®常闭,常闭®常开或DC24V®DC0V,DC0V®DC24V) 显示“ST1”时,按“Enter”键,进入**回路设定值设置状态,此时闪烁位为可修改位,按“▲”键,闪烁位数字可从0至9循环修改,按:“”键,闪烁位可从千位至个位循环移动。通过“▲”键、“”键,完成设定值设置,按“Enter”键,设定值存储,并跳转显示“ON”或“OFF”。
ON/OFF
(**回路起始状态)
显示“ON”时,则此回路在压力上升且压力<ST1值时,输出状态为常闭或者DC24V;
显示“OFF”时,则此回路在压力上升且压力<ST1值时,输出状态为常开或者DC0V;
按“▲”键,“ON”和“OFF”来回切换;按“Enter”键,状态值存储,并跳转显示“OL”。
OL
(**回路延时值)
压力下降且压力≤(ST1-OL)值时,输出状态复位。 显示“OL”时,按“Enter”键,进入**回路设定值设置状态,此时闪烁位为可修改位,按“▲”键,闪烁位数字可从0至9循环修改,按:“”键,闪烁位可从千位至个位循环移动。通过“▲”键、“”键,完成设定值设置,按“Enter”键,延时值存储,并跳转显示“ST1。”
ST2
(第二回路设定值)
压力上升且压力≥ST2值时,起始状态切换(即:常开®常闭,常闭®常开或DC24V®DC0V,DC0V®DC24V) 显示“ST2”时,按“Enter”键,进入第二回路设定值设置状态,此时闪烁位为可修改位,按“▲”键,闪烁位数字可从0至9循环修改,按:“”键,闪烁位可从千位至个位循环移动。通过“▲”键、“”键,完成设定值设置,按“Enter”键,设定值存储,并跳转显示“ON”或“OFF”。
ON/OFF
(第二回路起始状态)
显示“ON”时,则此回路在压力上升且压力<ST2值时,输出状态为常闭或者DC24V;
显示“OFF”时,则此回路在压力上升且压力<ST2值时,输出状态为常开或者DC0V;
按“▲”键,“ON”和“OFF”来回切换;按“ENTER”键,状态值存储,并跳转显示“OL”。
OL
(第二回路延时值)
压力下降且压力≤(ST2-OL)值时,输出状态复位。 显示“OL”时,按“Enter”键,进入第二回路设定值设置状态,此时闪烁位为可修改位,按“▲”键,闪烁位数字可从0至9循环修改,按:“”键,闪烁位可从千位至个位循环移动。通过“▲”键、“”键,完成设定值设置,按“Enter”键,延时值存储,并跳转显示“ST2。”
ST3
(第三回路设定值)
压力上升且压力≥ST3值时,起始状态切换(即:常开®常闭,常闭®  常开DC24V®DC0V,DC0V®DC24V) 显示“ST3”时,按“Enter”键,进入第二回路设定值设置状态,此时闪烁位为可修改位,按“▲”键,闪烁位数字可从0至9循环修改,按:“”键,闪烁位可从千位至个位循环移动。通过“▲”键、“”键,完成设定值设置,按“ENTER”键,设定值存储,并跳转显示“ON”或“OFF”。
ON/OFF
(第三回路起始状态)
显示“ON”时,则此回路在压力上升且压力<ST3值时,输出状态为常闭或者DC24V;
显示“OFF”时,则此回路在压力上升且压力<ST3值时,输出状态为常开或者DC0V;
按“▲”键,“ON”和“OFF”来回切换;按“Enter”键,状态值存储,并跳转显示“OL”。
OL
(第三回路延时值)
压力下降且压力≤(ST3-OL)值时,输出状态复位。 显示“OL”时,按“Enter”键,进入第二回路设定值设置状态,此时闪烁位为可修改位,按“▲”键,闪烁位数字可从0至9循环修改,按:“”键,闪烁位可从千位至个位循环移动。通过“▲”键、“”键,完成设定值设置,按“Enter”键,延时值存储,并跳转显示“ST3。”
退出 退出基本设置 显示“Ec”时,按“Enter”键,退出基本设置状态

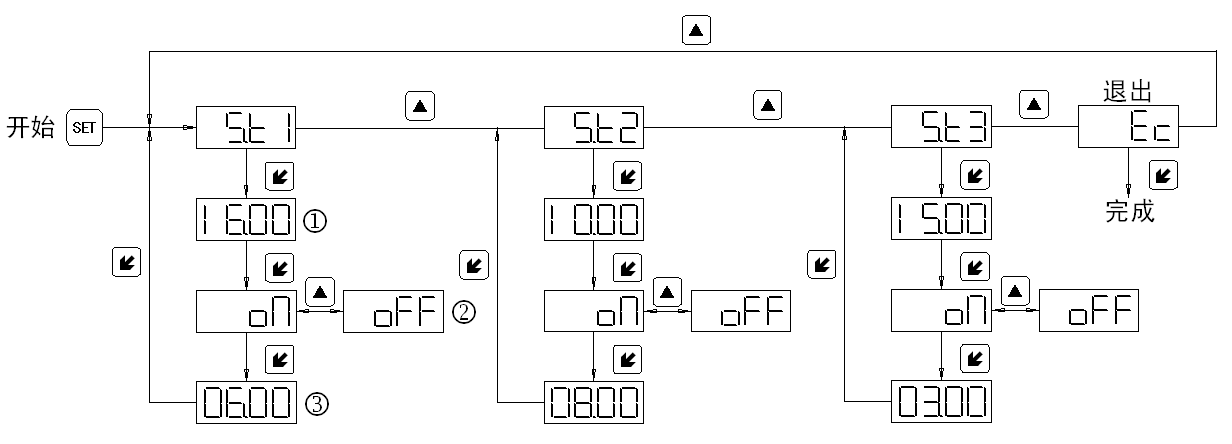

下面小编在配上一张流程图让大家更直观的了解。


好了小编今天就介绍到这里了,希望大家看过后能够了解TXZC2的设定。常州天利专业生产压力开关,压力控制器,竭诚为您服务,联系电话4001190288
