差压开关介绍

时间:2020-09-08 03:05:36 点击次数:515

差压开关已广泛应用到工业设备使用中,那么什么是差压开关差压开关又是怎样工作的呢?天利小编为你解答差压开关

什么是差压开关

差压控制器是由两个腔体组成,两个腔体分为低压端和高压端。高压和低压分别进入差压控制器的高压腔和低压腔,让差压控制器本身感受到的差值,导致弹性元件形变,通过顶杆弹簧等机械结构,*终启动*上端的微动开关,使开关信号号输出。

差压开关的分类

差压开关根据传感器元件可分为波纹管式差压开开关膜片式差压开关


差压开关的工作原理

压差开关的阀体和行程开关组装在一块底板上。润滑脂在压力的作用下从主管道B进入压差开关阀体活塞的右腔,主管道A卸荷。一旦两条主管道的压差达到设定值,活塞克服左腔内弹簧力向左移动,并推动行程开关,使触点1和2闭合,发出脉冲讯号至系统电控箱,责令换向阀换向,这时主管道A受压,B卸荷,活塞在二端腔内弹簧的作用下对中,行程开关触点1和2断开,触桥处中位。系统开始第二周期工作,一旦主管道A和B间压差又达到设定值时,活塞向右移动,行程开关触点3和4闭合,脉冲讯号再次使系统中的换向阀换向,开始下次循环工作。压差开关在HVAC系统中的应用主要是根据HVAC设备的阻力与流量曲线进行控制的,HVAC中的水侧换热器(套管式、壳管式、管板式和常用的板式换热器)、水过滤器、阀门和水泵等都有其压降与流量的性能曲线,只要将压差开关两侧的测量压差与预先设定值进行比较,就可以准确控制流量。

差压开关应用

可广泛应用在使用板式换热器、套管式换热器和壳管式换热器的大中小型风冷或水冷冷水机组中作水流量控制及水泵和水过滤器状态的监控。也同时应用于气体检测、非腐蚀性介质、测量绝压、表压,广泛应用在空调和洁净室、风扇和过滤器的吹风控制、流体和液位控制。

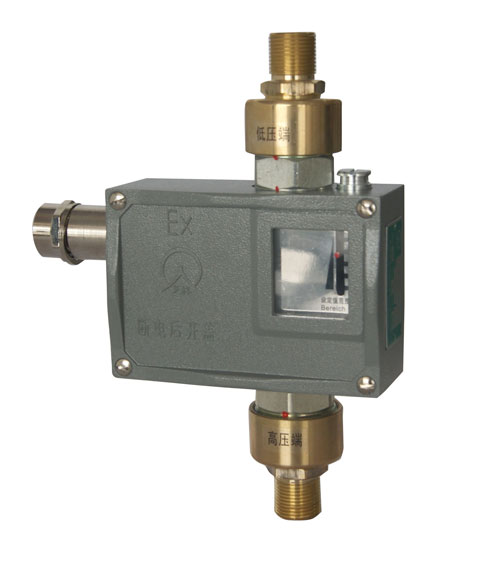

“天祥”牌差压开关

天利生产的“天祥”牌差压开关有520系列530系列以及540系列和YWK系列。稳定性好精度高,微动开关元件性能卓越。欢迎广大客户咨询选购!
